Ein Set für 80m Fuchsjagd
|
|
|
Ein Set für 80m Fuchsjagd
|
| Helmut, DL2AVH hat für die Kinder-und Jugendarbeit ein
80-m-Fuchsjagd-Set entwickelt. Dieses Set besteht aus einem Empfänger und eienem Sender. Der Empfänger ist ein voll geregelter 80-m-Superhet ,der sehr klein geraten ist und optimal auch in Kinderhänden liegt. Die übliche Ferritantenne und Stabantenne ist bereits in der Leiterplatte als Rahmenantenne und als kapazitive Antenne realisiert . Die Konstruktion verlangt kein Spulenwickeln, ist kostengünstig und einfach im Aufbau. Der 80-m-Fuchsjagdsender/Antenne ist ebenfalls sehr kostengünstig. Der Aufbau des Sender und Antenne besteht aus einem 2-m-Installationsrohr und einer Feuchtraum-Abzweigdose. |

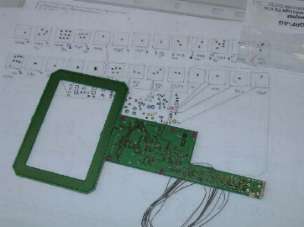

 Empfängerplatine ohne Gehäuse |
 |
 Der Fuchs - Sender mit Antenne |

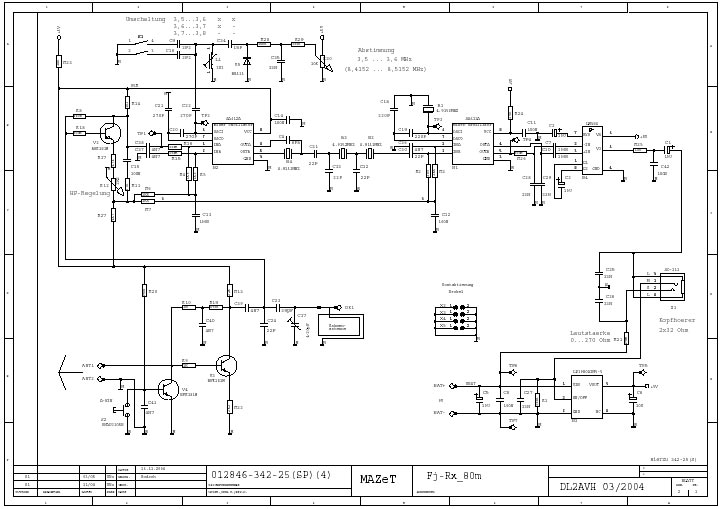

| Schaltungauszug des 80m Fuchsjagd - RX |
 |

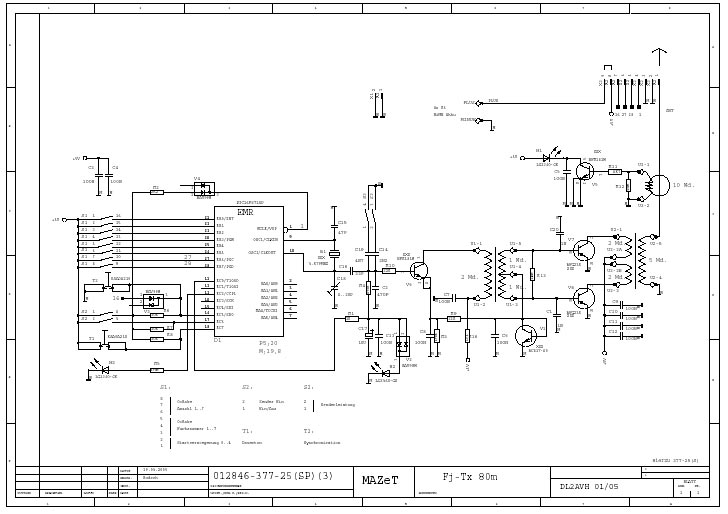

| Schaltungsauszug des 80m Fuchsjagd - TX |
 |
| Unterlagen zum 80m Fuchsjagd - Set zum Download |
| - Beschreibung |
